咨詢(xún)電話(huà)   13815574630

服務(wù)專(zhuān)線(xiàn)   0515-88115891

聯(lián)系方式

    咨詢(xún)熱線(xiàn):

    0515-88115891

    鹽城市淮宇供熱設備有限公司
    電話(huà):0515-88115891
              0515-83351132
    傳真:0515-88116922
    手機:13815574630
              18351283975
              13815574630
    E-mail:huaiyugr@126.com

保安過(guò)濾器聚丙烯濾袋清潔回用技術(shù)探究

發(fā)布日期:2020-7-8 9:42:10 作者:馬文佳

摘要:保安過(guò)濾器聚丙烯濾袋價(jià)格較高、更換頻繁、消耗量大,通過(guò)采用表層清潔和深層清潔相結合的方式,清除濾袋表層截留的較大顆粒和內層三維空間吸附的細小顆粒,實(shí)現濾袋的修復再利用,有效降低水處理運行成本。

1  引言

保安過(guò)濾器主要用在預處理過(guò)濾之后,膜過(guò)濾設備之前,用來(lái)濾除濁度1度以上的細小微粒,以確保后續處理設備不受大顆粒物質(zhì)的損壞。過(guò)濾器主要由過(guò)濾筒體、不銹鋼加強網(wǎng)、濾袋等部件組成,液體滲透過(guò)所需要細度等級的濾袋即能獲得合格的濾液,雜質(zhì)顆粒被濾袋攔截。

兗礦集團濟三煤礦礦井水處理系統使用的保安過(guò)濾器內部安裝有16個(gè)雙層聚丙烯濾袋,濾袋的更換頻率較高,平均每天更換兩臺過(guò)濾器,即32個(gè)濾袋,總價(jià)值2944元,造成了材料成本消耗的持續偏高。濾袋清潔回用技術(shù)的研究應用可以在保證水處理效果的基

礎上,改善濾袋消耗量偏高這一問(wèn)題,進(jìn)一步降低材料成本損耗。

2  技術(shù)操作流程

聚丙烯濾袋具有較好的耐酸堿性,其對濾液的過(guò)濾原理為表面過(guò)濾和深層過(guò)濾相結合,濾袋表層可直接截留較大顆粒,無(wú)紡纖維內層的三維空間可截留吸附細小顆粒,根據這一特點(diǎn),主要從表層清潔和深層清潔兩方面研究實(shí)施濾袋清潔回用技術(shù)。

2.1表層清潔

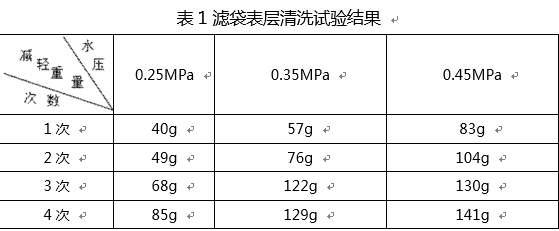

為有效清除濾袋內部表層附著(zhù)的大顆粒雜質(zhì),需要在一定水壓下對濾袋表層進(jìn)行刷洗,在使用后的濾袋中選取一組重量相同的樣品,將其在 110 攝氏度左右熱空氣中烘干,標記編號后分別在 0.25MPa、0.35 MPa、0.45 MPa 三種不同的水壓下,對濾袋進(jìn)行一至四遍刷洗,烘干后計算減輕的重量,試驗結果如表1。


由表1可以看出,水壓越高,刷洗次數越多,雜質(zhì)減少量越大,去除效果越明顯,然而,水壓達到 0.45MPa、刷洗 4 次時(shí),雜質(zhì)去除效果并沒(méi)有呈現顯著(zhù)遞增,與水壓為 0.35MPa、刷洗 3 次時(shí)的清潔程度十分接近。

為分析是否存在濾袋原有材料結構的破壞情況,進(jìn)行新濾袋空白試驗,試驗得出當水壓達到0.45MPa或刷洗4次時(shí),會(huì )造成濾袋原有材質(zhì)的損耗,破壞了濾袋結構,將在一定程度上影響復用后的過(guò)濾性能。

綜合分析得出,選取0.35MPa水壓,對濾袋刷洗三次的表層清潔方法,既不會(huì )損壞濾袋原有材料結構,又可以有效清除表層雜質(zhì),實(shí)現人力物力的最優(yōu)化利用。

2.2深層清潔

濾袋內層間隙處吸附截留的細小雜質(zhì)不易被水流刷洗去除,需要采取化學(xué)藥物浸泡的方式剝離。通過(guò)對濾袋附著(zhù)的雜質(zhì)進(jìn)行檢驗,測定到了碳酸鈣、氧化鐵、三氧化二鋁等化合物,剝離去除的最好藥劑是鹽酸,且聚丙烯濾袋具有較強的耐酸性,不會(huì )對濾袋本身造

成腐蝕破壞,因此選用鹽酸對濾袋進(jìn)行浸泡,其化學(xué)方程式如下:

CaCO3 + 2HCl = CaCl2 + H2O + CO2

Fe2O3 + 6HCl = 2FeCl3 + 3H2O Al2O3 + 6HCL = 2AlCl3 + 3H20

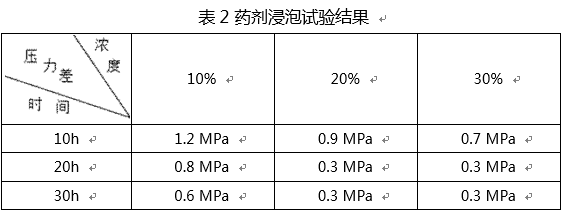

使用純凈水對濾袋的壓力差進(jìn)行測定,新濾袋的平均壓力差為 0.2MPa。選取兩組表層清潔后的濾袋,浸泡試驗前,每組濾袋的進(jìn)出水壓力差相同,在使用10%、20%、30%不同濃度的鹽酸浸泡不同時(shí)間后,再次測定進(jìn)出水壓力差,試驗結果如表2所示。



由表2可以看出,鹽酸濃度越高,浸泡時(shí)間越長(cháng),濾袋清洗后的進(jìn)出水壓力差越接近新濾袋壓力差,也就是過(guò)濾性能越好,但濃度20%和30%的鹽酸浸泡20小時(shí)或30小時(shí)的清洗效果相同。

綜合分析得出,使用濃度為20%的鹽酸浸泡20小時(shí)后的濾袋深層清洗方法,其清潔效果最佳。

2.3末次清洗

在完成表層清潔和深層清潔步驟后,濾袋上可能還會(huì )存有部分未溶解物質(zhì)、松動(dòng)雜質(zhì)、殘余藥劑等,需要對濾袋進(jìn)行末次清洗,用清水沖洗兩遍,進(jìn)一步去除雜質(zhì)后,在110攝氏度左右熱空氣中

烘干,保持濾袋的尺寸穩定性,完成濾袋清潔回用技術(shù)操作流程。

1  效果檢驗

完成濾袋清潔回用技術(shù)操作流程后,需要對濾袋的雜質(zhì)重量、過(guò)濾性能等技術(shù)效果進(jìn)行檢驗。

3.1雜質(zhì)量

隨機選取三組樣品,對照濾袋使用前、使用后、清潔后的重量,得出平均雜質(zhì)去除率為86.65%,雜質(zhì)清除效果較顯著(zhù)。

3.2過(guò)濾性能

使用純凈水對濾袋使用前、使用后、清潔后的進(jìn)出水壓力差進(jìn)行比較,得出清潔后濾袋的過(guò)濾器性能提升了80.77%,過(guò)濾性能得到了明顯提升。

保安過(guò)濾器聚丙烯濾袋清潔回用技術(shù)的清洗效果顯著(zhù),在不損壞濾袋原有材質(zhì)結構基礎上,完成了濾袋的回收復用,復新后的濾

袋與新濾袋相比,截留能力和使用壽命基本相同,完全適用于現場(chǎng)。

2  推廣應用情況

將濾袋清潔回用技術(shù)應用到兗礦集團濟三煤礦礦井水處理系統運行中,指定專(zhuān)人負責濾袋的清潔回用工作,并跟蹤調查回用濾袋的使用情況。隨機抽取四組樣品,統計分析保安過(guò)濾器工作初始壓力差、開(kāi)罐換濾袋前的工作終止壓力差、濾袋使用時(shí)間,得出濾袋平均使用時(shí)間為 46 小時(shí),壓力增速為 0.03 MPa/h。相同水力條件下,新濾袋的使用時(shí)間為53小時(shí),壓力增速為0.029 MPa/h,回用濾袋使用壽命與新濾袋比較接近,且其對礦井水的過(guò)濾性能也基本相同,現場(chǎng)應用情況良好。

3  結論

保安過(guò)濾器聚丙烯濾袋清潔回用技術(shù)的應用效果較好,可有效去除濾袋附著(zhù)的雜質(zhì),恢復提升其過(guò)濾性能,濾袋經(jīng)過(guò)清潔復新后,雜質(zhì)截留能力和使用壽命與新濾袋比較接近,完全可以替代新濾袋進(jìn)行回收再利用。同時(shí),此技術(shù)投入成本不高,現場(chǎng)操作簡(jiǎn)便,無(wú)需購進(jìn)價(jià)格高昂的儀器和藥劑,技術(shù)成本遠低于購買(mǎi)新濾袋的費用,解決了濾袋消耗量大、使用壽命低的難題,在保證出水水質(zhì)的基礎上,節約了水處理運行成本,實(shí)現了節支降耗技術(shù)新的突破。


上一篇: 纖維球過(guò)濾器的特點(diǎn)及選型
下一篇:沒(méi)有資料
立即提交留言,我們將為你提供專(zhuān)業(yè)的解決方案!

您的需求,我們來(lái)實(shí)現;我們的提高,有賴(lài)于您的支持!

  • 驗證碼:
留言?xún)热?/span>
