電加熱器操作指導
發布日期:2020-5-14 10:19:55 作者:
控制原理
1、電加熱器采用自動控制,操作人員只需在開機時設定好溫度參數,按啟動按鈕之后,電加熱器即可自動地進行溫度控制,無需設專人值守。
2、有常規的電氣保護,如短路保護、過載保護、超溫保護等。
3、在控制柜面板帶有電壓電流顯示,溫度顯示,指示燈,按鈕等。
4、控制柜內部帶有斷路器,接觸器,可控硅調功器,中間繼電氣等。溫度控制
1、本系統采用溫控表ST1采集溫度信號,經過PID計算,輸出電壓脈沖信號,由可控硅調節電加熱器的功率輸出(0-100功率調節),保證了加熱器的溫度精度。同時將出口溫度,變松給遠程DCS。?
2、溫度報警由溫控表ST2作為超溫報警用,當實際溫度高于報警設定值時,加熱器報警并自鎖,對應報警燈亮。報警條件 后按復位按鈕后才能重新啟動。
3、溫度開關也作為超溫報警用,當實際溫度高于報警設定值時,加熱器報警并自鎖,對應報警燈亮。報警條件 后按復位按鈕后才能重新啟動。
功率控制
1、功率控制采用可控硅調功器進行整體控制,達到功率0-100控制。
2、可控硅調功器接收出口問題控制儀表輸出的電壓脈沖信號,根據此信號去調節加熱器的輸出,實現0-100功率無極調節,從而使介質溫度得到準確控制。
3、可控硅采用周波模式,避免導通角模式所引起的電網污染。信號往來
控制柜向用戶的DCS系統提供加熱系統處于運行、超溫報警信號、同時可接受DCS到控制連鎖停止操作命令。
運行操作說明
1、合閘斷路器,電源指示燈亮,加熱器處于待運行狀態。

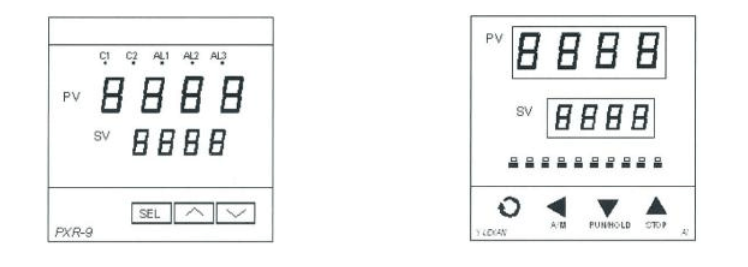

2、設定出口溫度控制儀表及內部超溫報警儀表溫度。
3、PV為溫度測量值,SV為溫度設定值。
4、出口溫度控制儀表可增大或減小溫度設定值。內部超溫報警儀表可增大或減小溫度設定值,也可改變小數點的位置。
5、電加熱器啟動:按防爆柜面板上的停止按鈕,運行指示燈滅,加熱器停止
6、加熱器超溫報警,如超溫指示燈亮,則表示發生內部超溫報警,此時加熱器被切斷,解除故障后按復位按鈕復位,則超溫指示燈滅,加熱器可重新啟動
7、加熱器不用時,請斷開主斷路器。
8、電加熱器連鎖聽:按遠程DCS的連鎖停按鈕,系統斷電
